| 连接器 | 功能 | 连接器类型 |
|---|---|---|
| PWR | 电源 | 12-pole,male |
| X2::AUDIO | 音频 | DB15,female |
| X8:RS422/485 | 串口 | DB9,female (建议使用visaton 4Ω4W的扬声器) |
| X12:LAN1 | 网络1 | M12,D-coding,female,4pin |
| X13:LAN2 | 网络2 | M12,D-coding,female,4pin |
| X16A:USB | USB1 | M8,D-coding,female,4pin |
| X16B:USB | USB2 | M8,D-coding,female,4pin |
| 连接器 | 引脚 | 信号 |
|---|---|---|
![]() |
1 | +110V DC |
| 2 | +110V DC | |
| 3 | -110V DC | |
| 4-12 | Reserved |

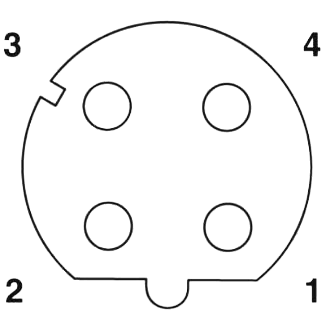

| 连接器 | 引脚 | 信号 |
|---|---|---|
![]() |
1 | TX+ |
| 2 | RX+ | |
| 3 | TX- | |
| 4 | RX- | |
| 外壳 | 屏蔽 |
| 连接器 | 引脚 | 信号 |
|---|---|---|
![]() |
1 | VCC |
| 2 | D- | |
| 3 | D+ | |
| 4 | GND | |
| 外壳 | 屏蔽 |
| 连接器 | 引脚 | 信号 |
|---|---|---|
![]() |
1 | Reserved |
| 2 | Reserved | |
| 3 | LOUT_L+ | |
| 4 | LOUT_L- | |
| 5 | LOUT_R+ | |
| 6 | LOUT_R- | |
| 7 | GND | |
| 8 | Reserved | |
| 9 | Reserved | |
| 10 | GND | |
| 11 | Reserved | |
| 12 | Reserved | |
| 13 | Reserved | |
| 14 | GND | |
| 15 | Reserved |
| 连接器 | 引脚 | 信号 |
|---|---|---|
![]() |
1 | TXD1+ |
| 2 | RXD1+ | |
| 3 | TXD1- | |
| 4 | RXD1- | |
| 5 | GND | |
| 6 | TXD2+ | |
| 7 | RXD2+ | |
| 8 | TXD2- | |
| 9 | RXD2- |
