HT-1522（4U机箱）

内部硬件配置

处理器：四代Intel Core™ i7-4650U；

电源：220V AC，60W * 2，采用热冗余备份输出；

内存：4GB + DDR3插槽 * 1；

存储：512GB SSD硬盘

CDG板卡：预留PCIe插槽 * 1；

主板接口：RESET插座*1（用于特殊配置）、USB*2、PS/2*1、VGA*1、RJ45*5。

外部接口配置

前面板
USB * 2
电源按钮 * 1
RESET按钮 * 1
指示灯 PWR * 1
指示灯 HDD * 1
光驱 12.7mm刻录机* 1
后面板
RJ45网口 * 5
（网络标识颜色从左至右分别黄、蓝、红、粉、绿）
USB * 1
VGA * 1
DB9 * 1
CDG * 1
PWR * 1
PS2 *1（用于连接键盘和鼠标）



正视图

侧视图

后视图

详细描述

        软件配置
 操作系统：Win 8 64位
 兼容SAM应用程序
 兼容SCOM应用程序
        环境要求
 工作环境：温度：-25~ +60° C
            湿度：10 ~ 95%, 非凝结
 储存环境：温度：-40~ +70° C
            湿度：10 ~ 95%, 非凝结
 震动：工作时满足振动频率为10 ~ 150 Hz，0.5g
 MTBF：不小于100000小时（该参数不含光驱等外置设备）
        机械设计
 尺寸：444mm*220mm*176.5mm
（单台或双台均可牢固安装在19’’机架中，且双台安装时互不产生机械干扰）
 接地柱：M5
 机壳材料：铝合金6061
 散热方式：整体散热，无风扇
 内部提供紧固部件用于板卡的固定，避免震动导致板卡松懈或故障
 面板配置把手，便于安装插拔




USB
连接器 引脚 信号
1 VCC
2 D-
3 D+
4 GND
PS/2
连接器 引脚 信号
1 KB_DAT
2 MS_DAT
3 GND
4 5V
5 KB_CLK
6 MS_CLK
DB9
连接器 引脚 信号
1
2
3
4
5
6 +5V
7 DATA-
8 DATA+
9 GND

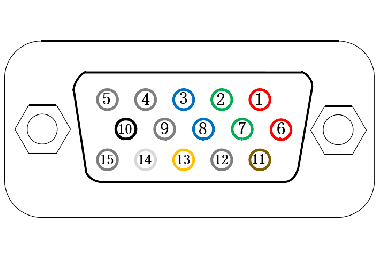

VGA
连接器 引脚 信号
1 Red
2 Green
3 Blue
4
5 GND
6 GND
7 GND
8 GND
9
10 GND
11
12 VGA_SDA
13 H-SYNC
14 V-SYNC
15 VGA_SCL
防水RJ45
连接器 引脚 信号
1 MDI0+
2 MDI0-
3 MDI1+
4 MDI2+
5 MDI2-
6 MDI1-
7 MDI3+
8 MDI3-
