HT-3404
正面
显示屏：15.6吋，分辨率1920*1080，亮度4800cd/m²，显示视角（H/V）±80°/±80°；触摸屏：五线阻电阻屏，莫氏硬度3H，响应时间＜10ms；
指示灯：位于机箱左上角，由上到下依次为：LED1，LED2，LED3；
| LED | 功能 | 颜色 |
|---|---|---|
| LED1 | 应用程序指示灯 | 红色 |
| LED2 | 电源指示灯 | 黄色 |
| LED3 | 应用程序控制灯 | 蓝色 |
光感：可接收光照强度范围1-100 Lux
背光调节功能由硬件中的光感和光感控制程序实现，背光亮度可实现从80cd/m²到800cd/m²共5档的均匀调节。
背面
电气接口
| 连接器 | 功能 | 连接器类型 |
|---|---|---|

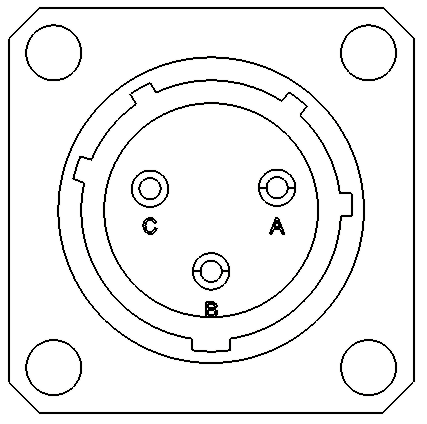

| X1:POWER | 电源 | 3-pole,male |
| X2:USB1 | USB1 | M8,female,4pin |
| X3:USB2 | USB2 | M8,female,4pin |

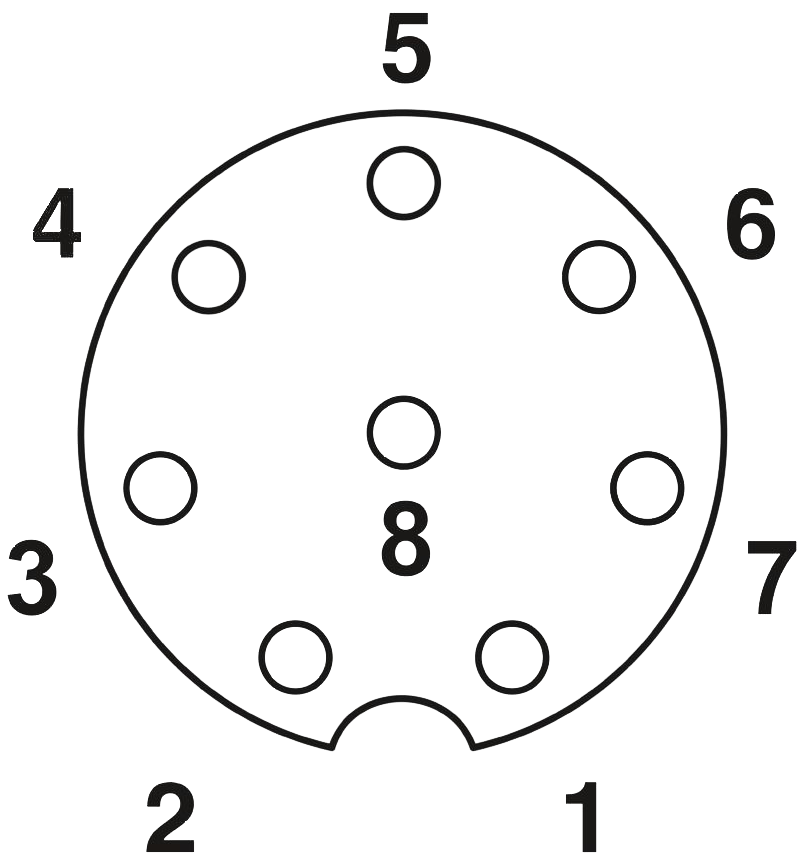

| X4:AUDIO | 音频 | M12,A-coding,female,8pin |

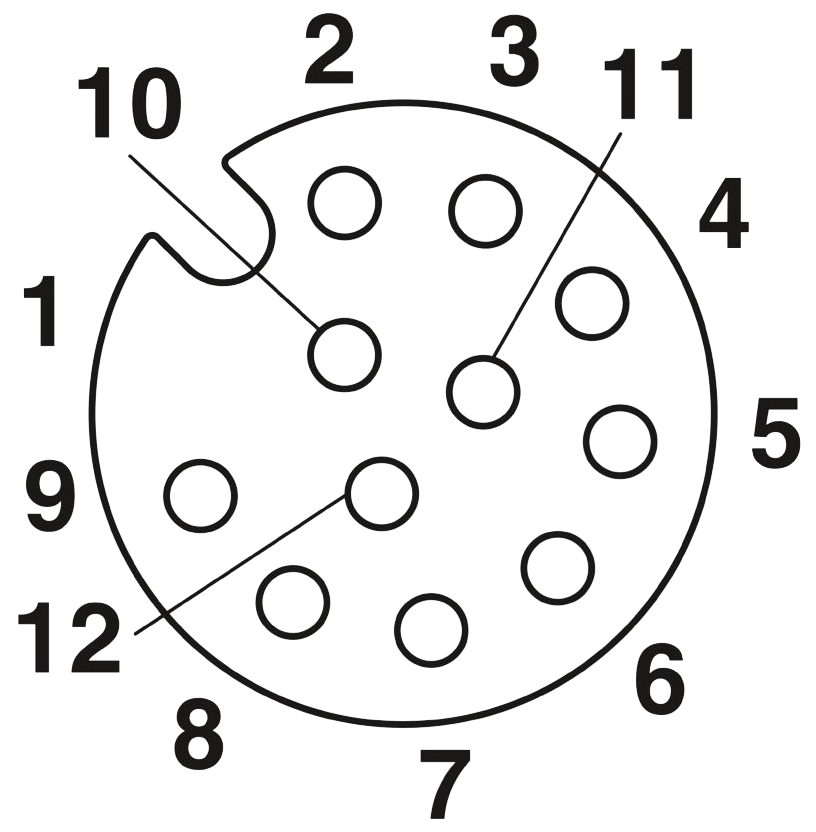

| X5:RS422/485 | 串口 | M12,A-coding,female,12pin |
| X6:LAN1 | 网络1 | M12,D-coding,female,4pin |
| X7:LAN2 | 网络2 | M12,D-coding,female,4pin |
正视图
侧视图
