DPDU-3

正面

指示灯
运行灯：开机灭，设备工作正常后，每秒闪烁一次；

故障灯：当设备自检故障时（设备检测内部电源电压不在正常范围时）灯亮；当某一路电压或电流不在正常范围（范围可设置），故障灯闪烁；

网络运行灯、活动灯：每路网络配置两个状态指示灯，分别为运行状态及活动状态用来显示网络当前的工作状态；

开关量灯：每路开关量采集信号只供一路指示灯，当开关量采集正常时指示灯为绿色常亮，开关量不配置时灯熄灭，配置后没有正常采集时指示灯为红色常亮。

背面

电气接口
连接器 功能 连接器类型
电源/PWR 220V交流电源接口 3-pin,male
电源A/PWR A 220V交流外电接口 M12,A-code,male
电源B/PWR B 220V交流外电接口 M12,A-code,male
开关量/DIN1-2 开关量输入接口 5-pin,凤凰端子
串口/COM RS23通信接口 DB9,female
网口/NET1-2 10/100Mbs网口 RJ45,female
通道/CH 1～4 电压/电流采集接口 DB25，male
通道/CH 5～8 电压/电流采集接口 DB25，male
通道/CH 9～12 电压/电流采集接口 DB25，male
通道/CH 13～16 电压/电流采集接口 DB25，male
通道/CH 17～20 电压/电流采集接口 DB25，male
通道/CH 21～24 电压/电流采集接口 DB25，male






正视图

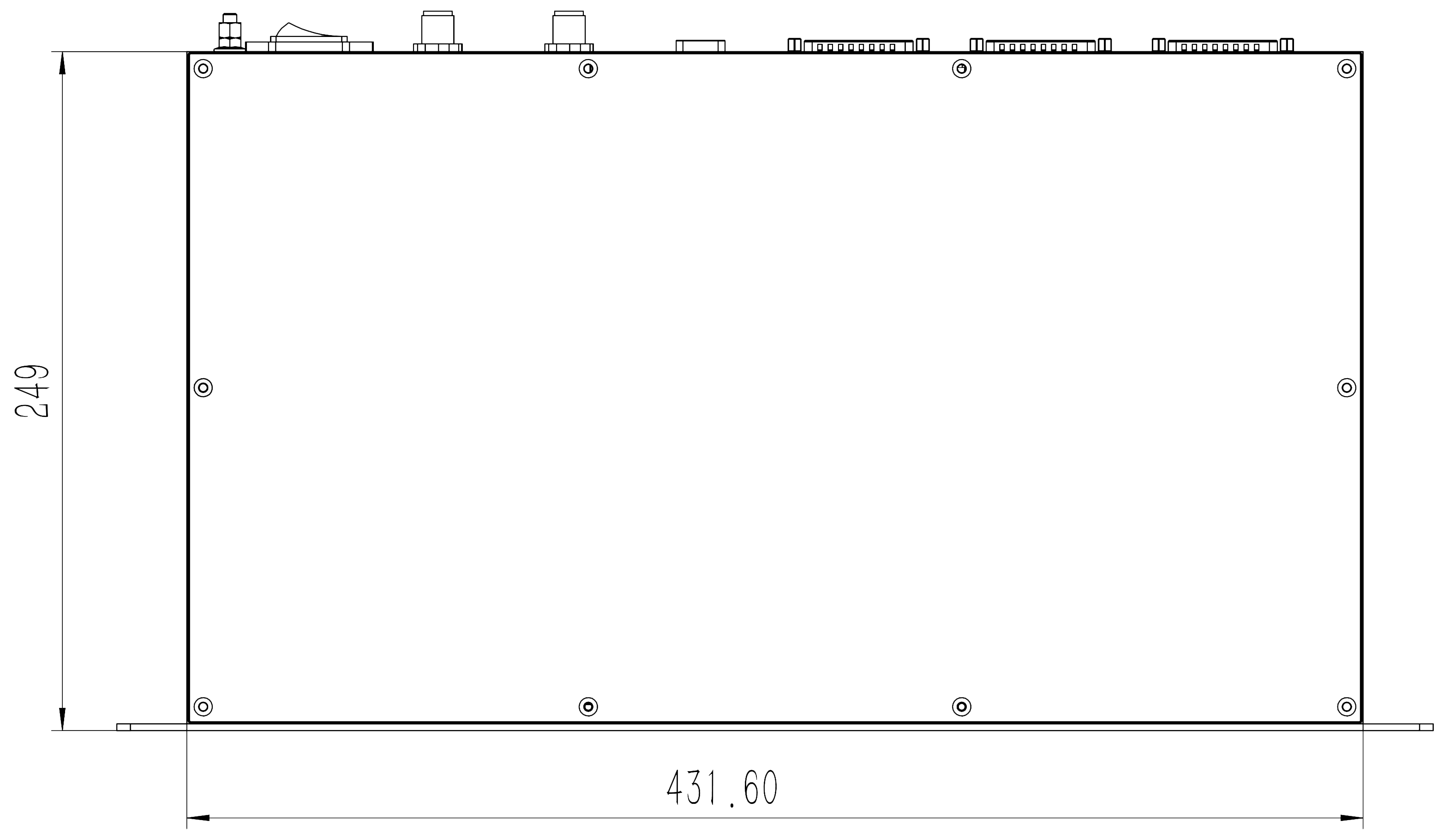

俯视图




后视图

详细描述


   直流电源显示单元DPDU-3对信号电源的电压和电流进行监控，将电压和电流的实时值在面板上通过LCD液晶屏进行显示，通过网口将测试结果发送到维护机，并可以通过网口对DPDU-3进行配置、校准和升级。
   DPDU-3共可以监控24路直流电源电压、电流信号及3路交流信号，通过触摸来点亮液晶屏，每按一次液晶屏亮5分钟，5分钟后液晶显示器休眠。
   产品外壳采用专用防火型外壳，安装方便、运行安全，产品的集成度高，稳定性好。
   电气设备的外壳配有接地螺栓M6*15，用于接地连接。

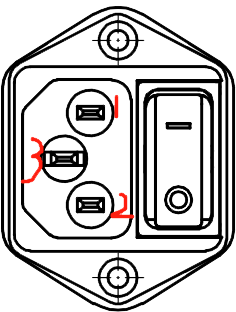

电源/PWR
连接器 引脚 信号
1 L
2 N
3 GND

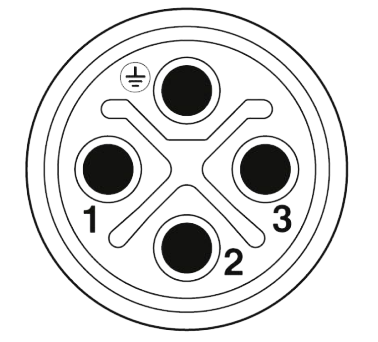

电源 A/PWR A
连接器 引脚 信号
1 L
2 N
3 NC
4 NC

开关量/DIN1-2
连接器 引脚 信号
1 DIN1
2 DINM1
3 NC
4 DIN2
5 DINM2
串口/COM
连接器 引脚 信号
1 NC
2 TX1
3 RX1
4 NC
5 GND
6 NC
7 TX2
8 RX2
9 NC

网口/NET1-2
连接器 引脚 信号
1 TX+
2 TX-
3 RX+
4 NC
5 NC
6 RX-
7 NC
8 NC
9 GND
10 PHYAD3
11 GND
12 PHYAD0

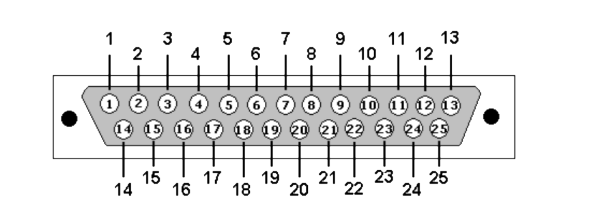

通道/CH
连接器 引脚 信号
1 NC
2 DUIN+
3 +12VG
4 +12V
5 DIIN+
6 +12VG
7 +12V
8 DIIN+
9 +12VG
10 12V
11 DIIN+
12 +12VG
13 +12V
14 NC
15 DUIN-
16 DUIN
17 NC
18 DUIN-
19 DUIN+
20 NC
21 DUIN-
22 DUIN+
23 NC
24 DUIN-
25 DUIN+
